1.    Yêu cầu chế tạo

a.      Mô tả

-         Tang cuốn cáp thép độ mòn cao do áp lực cáp lớn, cần sử dụng vật liệu rãnh puly có độ bền lớn hơn.

b.     Nội dung

-         Tang cuốn cáp phủ hợp kim cứng WC (Volfram cacbit – Tungsten Carbide)

-         Kích thước theo bản vẽ

-         Độ bóng theo bản vẽ

c.      Yêu cầu

-         Vật liệu: Puly – thép cacbon

-         Phủ rãnh tang: WC – phủ plasma PTA

-         Mài nhẵn rãnh tang

a.      Kiểm tra bản vẽ

-         Kiểm tra bản vẽ để điều chỉnh phương pháp gia công

b.     Cắt phôi

-         Cắt phôi thép cacbon đến kích thước dương

c.      Tiện chi tiết

-         Kẹp chi tiết trên máy tiện và tiện thô

-         Tiện tinh

d.     Cắt then

-         Cắt then trên máy cắt dây

e.      Phủ rãnh tang bằng WC

-         Gá chi tiết trên máy phun
plasma PTA

-         Chọn bột phun phủ

-         Cài đặt chế độ làm việc

-         Phủ rãnh tang

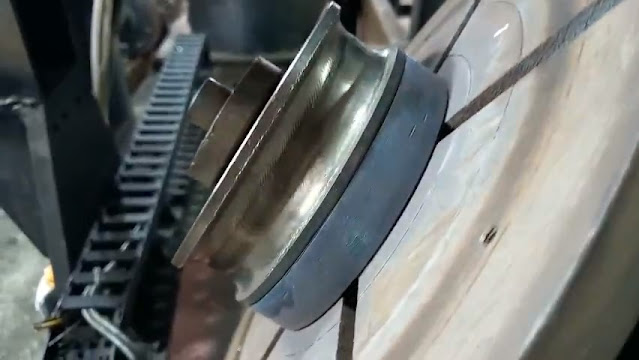

f.       Mài phẳng bề mặt làm việc

-         Mài rãnh tang bằng đá mài
kim cương

g.      Đo kiểm, đóng gói

-         Đo kiểm tra chi tiết

-         Đóng gói

3.    Vật liệu và thiết bị thi công

a.      Vật liệu

-         Puly: thép cacbon

-         Phủ bề mặt: bột phun PTA volfram cacbit

b.     Máy thực hiện gia công

Máy tiện CNC

Máy hàn plasma PTA

Máy cắt dây

4.    Tham khảo

Xem trên Youtube: https://youtu.be/DKuqMLXINss
